Толщина кирпичной стены с утеплителем

Какая должна быть толщина стены дома из кирпича по ГОСТу

Кирпич часто применяется при строительстве несмотря на наличие на рынке более технологичных материалов, он не уступает своих позиций, благодаря ряду показателей и параметров, как эксплуатационных, так и эстетических. И коттеджи, и многоквартирные строения в несколько этажей, а также перегородки стен в квартирах в высотных здания используют этот тип строительного материала. Но перед сооружением такой конструкции, необходимо понимать, каковой может быть толщина кирпичной стены в каждом конкретном случае, чтобы обеспечивала функциональное назначение. Попробуем разобрать все тонкости и моменты строительства из данного материала в статье.

Оптимальная толщина кирпичной стены. Стандартные показатели

У толщины стен дома показатели могут варьироваться в большом диапазоне – 12 – 64 см. Наиболее распространена толщина в 2 кирпича. Эта кладка отличается высокой устойчивостью и надежностью. Толщина стены из кирпича по ГОСТу должна обеспечить зданию максимальную прочность.

Государственным стандартом регламентируется, что при строительстве жилых сооружений, имеющих до 5 этажей, в зоне умеренного климата значение минимальной толщины несущей конструкции не должна быть меньше 51 см.

Толщина несущей стены и перегородок

При кладке внутренних стен, несущих нагрузку, и перегородок часто применяют силикат, потому что он намного лучше керамического красного по звукоизоляционным характеристикам.

Его кладка производится так же, как и обычного глиняного кирпича. Внутренняя перегородка, несущая на себе дополнительную нагрузку, должна быть толщиной в 25 см, иначе она не выдержит нагрузок. Межкомнатные перегородки, предназначение которых заключается только в разделении межквартирного пространства, делают в полкирпича, и этого бывает достаточно. Самые тонкие перегородки имеют толщину 6,5 см. Чтобы достичь такой толщины, кирпич достаточно уложить на ребро. Тонкие перегородки, имеющие длину более 1,5 м, оснащают армированной проволокой.

Если у таких тонких внутренних стен требуется усилить звукоизоляцию, то их отделывают специальными звукопоглощающими материалами. Для этого подойдет пробка, листы пенопласта.

Чтобы снизить нагрузку на цоколь и уменьшить общий вес всего дома, для перегородок используют пустотелый кирпич.

Способы понижения толщины и улучшения изоляции кирпичных строений

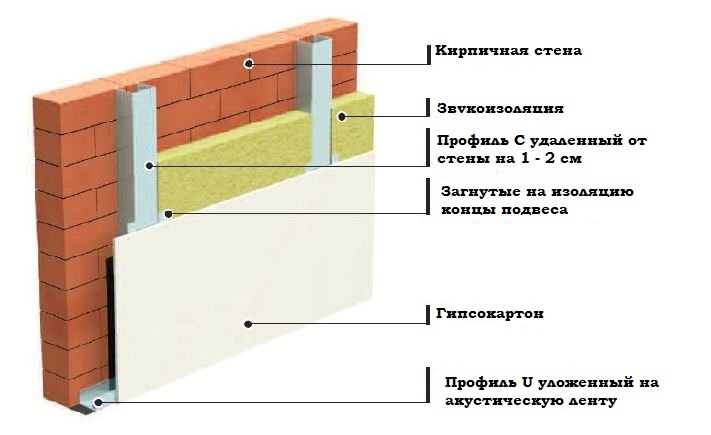

Схема изоляции кирпичной стены.

Стремление к утолщению кирпичной кладки наружных стен связано с улучшением не только теплотехнических свойств здания, но и изоляционных качеств дома. Часто таким способом человек стремится защититься от постоянного шума, идущего от расположенных вблизи строения аэропортов, транспортных магистралей, заводов.

Для защиты от шума сооружают кирпичные стены, имеющие воздушную внутреннюю подушку. Это технология колодцеватой кладки, состоящей из двух стен, каждая из которых равна 25 см, и пустого пространства между ними, заполняющегося в процессе возведения каким-нибудь пористым материалом. Это может быть керамзит, органический утеплитель, пенополистирол, шлак, легкие бетонные смеси. Выложенная полость уменьшает вес строения и повышает уровень звукоизоляции.

Возможно устройство вентилируемого фасада с применением специальных теплоизоляционных панелей, облицовочного материала, штукатурки. Тогда выкладывается наружная стена, имеющая толщину в 25 см, с применением облицовочного кирпича, а сторона внутренних стен утепляется по специальной схеме.

Кирпич можно обшить утеплителем с внутренней стороны. Слой утеплителя нужно обязательно закрыть пароизоляционной прослойкой, на нее уложить металлическую сетку или гипсокартон и выполнить внутреннюю отделку помещения, спрятав за слоем отделки все секреты строительства.

Такие способы помогают сделать здание теплым при небольшой толщине.

В плане несущей части, толщина наружной стены индивидуального дома в 25см справится со своей задачей полностью, но у полнотелого кирпича, кроме его превосходных качеств, есть и свои недостатки. Одним из недостатков является хорошая теплопроводность. Говоря коротко, если вы построите дом с недостаточной толщиной наружных кирпичных и без дополнительного утепления, то при отрицательных температурах зимой начнут мокреть стены в доме.

Что в таком случае делать?

Увеличение толщины стены индивидуального строения

Если попробовать увеличить толщину стены, то получится, что она должна быть 0,64м., т.е. в 2,5 кирпича из расчета максимальной температуры зимой -30оС. Учитывая, что удельный вес кирпичной кладки очень большой, под такую стену необходим массивный фундамент под дом, который бы выдержал такую нагрузку, а это огромные затраты, да и сам кирпич не самый дешевый строительный материал.

Использование пустотелого кирпича для кирпичной стены

В кладке можно использовать, так называемый, пустотелый кирпич, который позволит уменьшить толщину стены индивидуального строения за счет пустот, с помощью которых уменьшится ее теплопроводность.

Но такой метод не очень эффективен и позволит сделать стену тоньше примерно на 0,5 кирпича, т.е. толщина все равно будет оставаться огромной (51см).

Использование утеплителя внутри стены индивидуального дома

Использование дополнительного материала для утепления внутри кирпичной стены – идеальный вариант в данном случае, который пользуется огромной популярностью и имеет кучу достоинств. На сегодняшний день, строительство стен дома из кирпича без утеплителя — не целесообразно, и практически в современном строительстве не используется.

Читать еще:  Печь в бане обложенная кирпичом лицевая

Следует помнить, что кирпичную стену не желательно утеплять изнутри дома, а необходимо делать это либо снаружи, либо внутри стены. Толщину и тип утеплителя нужно подбирать изходя из региона проживания. Снаружи кирпичную стену можно, например, утеплить пенополистиролом.

Пирог такой стены выглядит следующим образом:

— наружная часть стены толщиной в 0,5 кирпича, т.е. 12см.
— утеплитель, толщина и тип которого выбирается с учетом климатических условий.
— внутренняя часть стены, для обеспечения несущей способности, из кирпича толщиной в 25см или блоков.

Выбор такого способа возведения кирпичных стен индивидуального дома решит сразу несколько проблем:

— уменьшение затрат на фундамент
— уменьшение затрат на кирпич
— увеличение площади дома, за счет уменьшения толщины стены

Да и вообще, жить в индивидуальном кирпичном доме – одно удовольствие. Такой дом никогда не потеряют своей популярности, потому как, при правильно заложенном фундаменте, такой дом простоит «вечность».

Способы чередования при кладке и размер швов

Варианты кладки с облицовкой.

Используют ряд способов чередования при кладке. Если применяется одинарный кирпич, то обычно выбирают перевязку тычковым способом, которая осуществляется после каждого 6-го ряда. При использовании утолщенного типа кирпича число ложковых рядов минимизируют до 5. Данный тип соединения обусловлен высокой прочностью сооружения, что способствует умеренному распределению всей нагрузки.

Толщина стен в 1,5 кирпича производится путем кладки с углов, а кладку 1-го ряда следует обязательно производить под прямым углом кирпичей, толщина которых составляет 38 см. Контролировать правильность кладки рядов удобно строительным уголком.

Кладку 1-го ряда производят за счет шнура, натягиваемого по всей высоте между кирпичами, являющимися 1-ым и 2-ым по счету. Тычковую поверхность кирпичей делают обращенной на наружную сторону стены, а кладку 1-го ряда ориентируют на внутреннюю сторону и ложковую частью внутрь. Кладку следующего ряда осуществляют в обратном порядке. Так может появиться зеркальный тип отражения кладки в 1-м ряду.

Внутреннюю сторону стен в результате укладывают в 1, а внешнюю сторону в полкирпича. Широко применяется кладка в 1,5, что происходит по причине обеспечения надежности стен за счет их высокой прочности. Вертикальные швы при этом не совпадают, они перекрываются цельной частью кладки следующего ряда.

Если увеличение размеров швов связано с появлением отклонения от вертикальной плоскости либо от выбранного направления кладки, то меняется и ее способ. При осуществлении строительства сооружений в местности, отличающейся сильными заморозками, использование теплоизоляторов позволит создать несущую стену в 2 кирпича, что будет являться наиболее подходящим вариантом.

Вернуться к оглавлению

Теплоизоляционные показатели

Коэффициент теплозащиты является одним из ключевых при проектировании толщины стен. Ещё не так давно толщина несущих стен из кирпича оказывалась решающим фактором для создания эффективного теплоизоляционного пояса. В связи с этим, нередко использовались кладки толщиной в 3-4 и более кирпичей. Но из-за высоких показателей теплопроводности создание надёжной защиты от морозов при помощи кирпичной кладки приводили к неоправданному возрастанию стоимости строительства.

Показатели теплопроводности и плотности кирпича в сравнении с другими строительными материалами.

Сегодня на смену этому архаичному способу пришли более эффективные технологии, использующие в качестве теплозащиты современные теплоизоляционные материалы.

В результате создание кладки толщиной более 2 кирпичей в современном строительстве признано неэффективной. Чтобы рассчитать необходимую минимальную толщину внешних стен постройки, используют следующую формулу:

Зная показатель теплопроводности того или иного материала, можно легко вычислить минимальный необходимую толщину стены с учётом теплоизолирующего слоя. Показатель необходимого теплового сопротивления для каждого региона приводится в таблицах раздела СНиП «Строительная климатология».

На представленном ниже видео показаны особенности кирпичной кладки.

Советы

Сооружение дома – затратное дело, поэтому экономный застройщик стремится, насколько это возможно, удешевить проект. Толщина кирпичных стен в зависимости от высоты увеличивается, поэтому их нельзя сделать меньше установленного нормативами значения, особенно, когда речь идет о многоэтажных зданиях. В частном же домостроительстве вполне можно удешевить работу, одновременно повысив теплоизоляционные свойства здания. Рекомендуемый вариант достижения этого — колодцеобразная кладка. При таком подходе несущие стены возводятся в два несоприкасающихся друг с другом ряда с 250-миллиметровым зазором, заполняемым впоследствии материалом пористой структуры — теплоизолятором. В качестве последнего может выступать облегченная бетонная смесь, керамзит, шпагат, пенополистирол, наполнитель органической природы. Благодаря этому удается сократить количество материала, разгрузить фундамент, улучшить уровень защиты от холода и шумов.

Читать еще:  Крыша из СИП панелей на кирпичном доме

Не рекомендуется делать толщину несущей стены из кирпича меньше предусмотренной по ГОСТу, поскольку это может негативно сказаться на безопасности здания.

Прежде, чем начать выкладывать стены, следует произвести все расчеты, касающиеся их толщины. Учитывается предписанный нормативами уровень теплоэффективности и максимальная нагрузка, с которой конструкциям предстоит столкнуться в ходе эксплуатации. При изменении одного из параметров в ходе работ необходимо выполнять вычисления заново, иначе под угрозой может оказаться надежность строения и комфорт проживания в нем.

Расчеты

Расчет толщины стен производиться в зависимости от погодной зоны, выбранного материала и высоты здания. Каждый вид материала имеет свою теплопроводность, с помощью которой можно вычислить коэффициент тепловой эффективности.

Это нужно для того, чтобы понять правильность выбора ширины в зависимости от зоны промерзания стен:

Материал и вид кирпичаКтп (коэффициент теплопроводности) Вт/(м*К)
Силикатный щелевой0,4
Силикатный с техническими пустотами0,66
Силикатный полнотелый0,7-0,8
Клинкерный полнотелый0,8-0,9
Керамический полнотелый0,5-0,8
Керамический щелевой0,34-0,43
Керамический пористый0,22-0,57

Возьмем за Ктп значение в 0,6 м, а за толщину стены стандартную двойную кладку – 0,51. Таким образом Ктэ=0,51/0,6=0,85, а для полуторной (0,38 м) – 0,63.

Если из 0,85 вычесть 0,63, то получим 0,22, что является недостающей тепловой эффективностью полуторной стены перед двойной. Этот параметр поможет понять актуальность постройки двойной или обычного внешнего/внутреннего утепления полуторной.

Например, пенополистирол (ППС) имеет Ктп 0,028. В таком случае можно провести расчет толщины утеплителя: 0,028*0.22=0,00616 м или 6,2 мм. Такого слоя ППС достаточно, чтобы сравнять Ктэ полуторной и двойной кладки из кирпича. При этом минимальный Ктэ в многоквартирном доме должен составлять 2,1.

Оптимальную высоту стен можно рассчитать из роста самого высокого человека в семье (или среднестатистического) с вытянутыми вверх руками и прибавив к этому значению возможность утепления потолка накладными слоями (натяжной или подвесной потолок), а также дополнительную погрешность в 20-30 см. Таким образом мы получаем значение в 2,3(2,4)+20(30)+20(30)=2,7-3 м.

Какой толщины бывают стенки?

Разумеется, толщина стенки напрямую связана с тем, какая кладка используется. Различают кладочную толщину в 0,5кирпича, в один, два кирпича и т.д.

В любом случае всегда отталкиваются от длины кирпича. Стандартное изделие в длину имеет 25см.

В целом при строительстве зданий, где применяют каменную кладку, руководствуются ГОСТ24992-81 и ГОСТ-Р 55338-2012.

В соответствии со стандартами рекомендуемая кладочная толщина находится в диапазоне 12-64см.

Самая тонкая в 0,5кирпича (12см) обычно используется для невысоких дачных домиков, ограждений, строений вспомогательного характера. Также именно такой толщины делаются межкомнатные перегородки.

Дома, предназначенные для круглогодичного проживания, особенно в регионах с суровыми зимами должны иметь стены большей толщины.

Толщина утеплителя для стен

При утеплении стен важно не ошибиться в выборе толщины и вида утеплителя. Часто жильцы хотят сэкономить там, где экономить нельзя – на толщине утепления стен. Цена утепления от этого выигрывает не сильно, ведь работа и отделка дороже. Но последующие за этим потери гораздо более значительные.

Экономить на толщине утеплителя – невыгодно. В СНИП приведены значения минимального сопротивления ограждающих конструкций (стен) которые были рассчитаны из экономической целесообразности.

Т.е. применять слой утепления тоньше, чем требует норматив не выгодно. Это влечет перерасход средств на отопление. А если не топить, то будет ущерб комфорту. В общем, сопротивление теплопередаче стен должно быть в соответствии с нормативом или больше.
А какая для этого потребуется толщина утепления стен?

Требования нормативов

На фото приведены требования СНИП по сопротивлению теплопередаче ограждающих конструкций. Можно заметить, что для стен требования более низкие по сравнению с потолками, крышей и полами. Это говорит о распределении тепла в доме, и доле утечек через те или иные конструкции.

Основной вопрос возникает по нахождению градусо-суток отопительного периода. Можно сказать, что для климатической зоны Москвы это значение составляет примерно 5000 С х сут.

Поэтому требования для средней полосы (умеренный климат) примерно принимаются в соответствии от 4000 до 6000 С х сут. А точно количество градусо-суток можно вычислить в соответствии со СНиП для каждой области или города.

Т.е. для климатической зоны под условным название «Москва», где среднегодовая температура примерно +4 град. С, требуемое сопротивление теплопередаче стен принимается примерно 3,2 м2С/Вт.

Как рассчитывается толщина утеплителя

Сопротивление теплопередаче утепленной стены складывается из сопротивления собственно стены и сопротивления слоя утеплителя.

Читать еще:  Плинтус под кирпичную стену

Сопротивление теплопередаче стены можно найти зная ее толщину и материал из которого она сделана. Необходимо поделить толщину стены на коэффициент теплового сопротивления материала.

Для примера рассчитаем стену из кирпича толщиной 36 см. Тогда сопротивление теплопередаче стены составит — 0,36 м / 0,7 Вт/мС = 0,5 м2С/Вт.

Теперь найдем сколько теплового сопротивления нужно добавить этой стене, что бы достигнуть требований норматива.

Отнимем от нормативных требований полученное значение. Для примера принимаем, что стена находится в климате Москвы. Тогда 3,2 – 0,5=2,7 м2С/Вт.

Следовательно, у слоя утепления минимальное сопротивление теплопередаче должно быть 2,7 м2С/Вт.

Найдем минимальную толщину пенопласта для утепления этой стены. Умножим коэффициент его теплопроводности на требуемое сопротивление теплопередаче. 0,037х2,7=0,1 м.

Найдем минимальную толщину минеральной ваты – 0,045х2,7=0,12 м.

Но нужно учитывать, что это минимальные значения, исходя из экономической целесообразности. Больше можно (но любой слой проверяется по паропроницаемости (ниже)), меньше делать нельзя. Т.е. если бы строительство вела организация, то нарушения гос. норматива повлекло бы ответственность…

Что подходит для стен

Приведены результаты расчетов для различных климатических зон.

Показаны градусо-сутки отопительного периода (С х сут.) и минимальная толщина утеплителя (м).

Какая толщина утеплителя для кирпичной стены 0,36 м

Пенопласт
2000 – 0,06
4000 – 0,09
6000 – 0,11
8000 – 0,14
1000 – 0,16
12000 – 0,19

Минеральная вата
2000 – 0,07
4000 – 0,1
6000 – 0,14
8000 – 0,17
1000 – 0,2
12000 – 0,23

Какая толщина утеплителя для железобетонной стены 0,30 м. Нужно учесть, что собственное сопротивление теплопередаче такой стены составляет около 0,14 м2С/Вт

Пенопласт
2000 – 0,07
4000 – 0,1
6000 – 0,12
8000 – 0,15
1000 – 0,18
12000 – 0,2

Минеральная вата
2000 – 0,09
4000 – 0,12
6000 – 0,15
8000 – 0,18
1000 – 0,22
12000 – 0,25

Проверка по паропроницаемости слоев

Вопрос толщины утепления стен тесно увязан с паропроницаемостью слоев в единой конструкции.

На ограждающей конструкции дома (стены, потолок полы) всегда будет перепад температуры. Внутри конструкции будет находиться точка росы. В тоже время через стены, потолок, крышу, полы будет проходить водяной пар, и когда на улице холодно, то направление его движения будет из помещения наружу.

Если пар не встретит препятствий на своем пути на улицу, то его накопления внутри стены не произойдет. А если на пути пара образуется повышенное сопротивление его движению, то конструкция намокнет от сконденсировавшейся воды. В однослойной стене повышенного сопротивления движению пара не бывает. Но когда появляется слой утепления, то на паропроницаемость слоев необходимо обращать пристальное внимание.

Нужно что бы выполнялось правило – наружный слой должен быть более паропрозрачный. А так как мы утепляем снаружи, то следовательно, слой утеплителя, должен быть более проницаемый для пара чем сама стена.

Иногда пользуются приемом разделения слоев пароизолятором. Но при этом пароизоляция должна быть абсолютной, что бы полностью прекратилось движение пара сквозь конструкцию. Тогда на пар находящийся в стене действие парциального давления прекращается и его накопление в конструкции не происходит.

Паропроницаемость слоя можно определить разделив толщину слоя на коэффициент паропроницаемости материала.
Например, для кирпичной стены толщиной 36 сантиметров — 0,36/0,11=3,27 м2 • ч • Па/мг.
Слой пенопласта толщиной 12 сантиметров будет сопротивляться движению пара – 0,12/0,05=2,4 м2 • ч • Па/мг.

Условие паропрозрачности слоев выполняется – 2,40 меньше 3,27.
Следовательно, кирпичную стену толщиной в 36 см можно утеплять слоем пенопласта толщиной 12 сантиметров.

Определенная расчетом толщина утепления стен должна соблюдаться и при строительстве. Нужно помнить, что найти толщину утепления стен не сложно, важно соблюсти теорию на практике.
