Как правильно сращивать балки перекрытия?

Основные требования к сращиванию балок перекрытия

Когда основное строительство домов – возведение капитальных стен – практически закончено, нужно подумать и об организации перекрытий, а также внутренней и внешней отделке частного дома. Часто к этому моменту уже основные материальные ресурсы владельцев участков исчерпаны или подходят к концу. А иногда бывает и так, что остается множество строительного материала, который хорошо было бы использовать в строительстве. Тогда настоящим спасением может стать сращивание балок перекрытия.

Балки чаще всего представляют собой деревянные брусья прямоугольного сечения.

Это значит, что для получения одной полноценной балки необходимо соединить несколько кусков одинакового сечения. Конечно, это соединение должно быть крепким, чтобы получившийся элемент мог быть использован для реализации перекрытий частных домов. Конечно, возведение дома – это сложная долгосрочная работа. Некоторые владельцы, которые не могут себе позволить возведение капитальных стен, используют каркасные варианты строения стен. Что это значит? Каркасные стены возводятся из толстых несущих балок, как деревянных, так и металлических. Они крепятся по краям, а также в местах, где будут смонтированы перекрытия. Каркасные стены обязательно нуждаются в заполнении. Для этого, как правило, используются сыпучие материалы или же минеральная вата.

Как изготовить балку перекрытия из досок длиной 6 метров размером 50х150 мм, при длине пролета 6 метров от стены до стены.

При проектировании любой постройки требуется проводить расчеты несущей способности балок. В индивидуальном строительстве в подавляющем большинстве случаев используются однопролетные деревянные балки в виде досок, брусьев или бревен различной длины.
Оптимальное сечение и шаг балок подбирается в зависимости от длины пролета и предполагаемых нагрузок. Так для балки сечением 150х150 мм при длине пролета 6000 мми шаге установки 500 ммперегрузка по прогибу превышает норму в 2,46 раза, при шаге 400 мм– в 2 раза, а при шаге 300 мм– в 1,5 раза, при этом расчетная нагрузка по площади составляет 300 кг/м 2. а распределенная нагрузка – 90 кг/м 2. Возможный шаг установки балок сечением 150х150 мм, при котором перекрытие выдерживает такую нагрузку, составляет200 мм. Однако надо иметь в виду, что в любом случае величина разрушающей нагрузки –1650 кг.
Прочность и надежность перекрытия зависит от сечения балки. Так при высоте балки200 мми ширине150 ммперегрузка будет всего в 1,04 раза, а если, наоборот – в 1,88 раза, при шаге установки500 мми указанной выше нагрузке.
Таким образом, балка перекрытия при таком пролете должна быть капитальная, а не составная из досок сечением 50х150 мм. Ведь если будет 2-ой этаж, то она будет нагружена основательно. К тому же длина досок –6000 мм, а это означает, что крепежные элементы в составных элементах балки будут работать на срез. Если установить более основательный крепеж, то это ослабит саму балку.

Обсуждение вопроса на форуме:

Добавлено: 17.05.2012 21:08

Другие публикации рубрики «Крыши. Кровли.Утепление кровель»

Строим новый дом 6 на 8 метров с ломаной крышей, но нет размеров крыши. Это высота стоек и примерный угол ската. Подскажите, пожалуйста.

Достоинство дома с мансардой состоит в том, что при сравнительно небольших внешних размерах здания дополнительный этаж позволяет значительно увеличить жилую площадь. Чаще всег.

сскажите про кровельный материал «резинол». Сколько стоит, где можно посмотреть, и приобрести?

«Резинол» – это безосновный листовой композиционный полимерный материал, предназначенный для использования в качестве кровельного покрытия. Выпускается различных цветов –.

Можно ли покрасить крышу из ондулина вишневого цвета в коричневый цвет?

В аннотации на кровельный материал «Ондулин» говорится, что при его изготовлении листы окрашиваются пред пропиткой битумом, что делает их цвет устойчивым к ультрафиолетовому и.

Достоинства и недостатки

У деревянных брусков, которые используются для устройства перекрытия, есть свои сильные и слабые стороны.

Главными достоинствами балок из досок считаются:

  • минимальный вес конструкционных элементов, что снижает нагрузку на несущие стены и фундамент здания;
  • красивый внешний вид;
  • возможность монтажа дощатого пола без дополнительной подготовки;
  • высокая скорость проведения монтажных работ без помощи подъёмных механизмов;
  • возможен ремонт перекрытия во время эксплуатации жилого здания.

Из минусов деревянных конструкционных элементов следует выделить:

  • необходимость в пропитке древесины антисептиками и антипиренами, такие растворы препятствуют гниению и возгоранию материала;
  • меньшие показатели прочности по сравнению с металлическими или железобетонными изделиями;
  • деформация и усадка конструкции в результате резких перепадов температуры или под воздействием высокой влажности.

Обратите внимание! Устройство деревянного перекрытия возможно на ограждающих конструкциях из газобетона, кирпича или на стенах из любого другого материала.

Строительство домов

Деревянные дома давно зарекомендовали себя как экологически чистое и с высоким сроком службы жилье. Доказательством чему служат строения, которым насчитывается около 100 лет. Для возведения чаще выбирается брус, он может быть непрофилированный, профилированный и клееный.

Содержание:

Перекрытие дома из бруса

Для перекрытий выбирается та же древесина, что использовалась при строительстве, реже применяется металлический швеллер. Каждый материал имеет как преимущества, так и недостатки. От качества и метода укладки перекрытий зависит долговременная эксплуатация дома. Разобраться в специфике и нюансах поможет следующая информация.

Перекрытиями называют конструкцию, разделяющую:

  • жилые этажи, включая мансардное помещение;
  • подвал или цоколь от жилых комнат;
  • неотапливаемый чердак от жилого пространства.

Таким образом, верхняя часть перекрытия служит основой для пола, а нижняя – потолка. Для домов из бруса применяется балочная конструкция, так как вес цельных железобетонных плит не выдержит ни одно деревянное строение.

Перекрытие должно отвечать определенным требованиям по прочности, то есть выдерживать нагрузки, в роли которой выступают люди, мебель и другие предметы интерьера. К тому же конструкция должна обладать и жесткостью, не допуская прогибов балочных элементов.

  • Величина допустимой нагрузки на балочные конструкции устанавливается исходя из назначения помещения. Так, для практически пустых чердаков данный показатель равен не более 100 кг/м², для междуэтажных, цокольных или подвальных – до 210 кг/м².
  • Жесткость материала по предельному прогибу для неэксплуатируемых мансард перекрытий составляет 1/200 от ее длины, для межэтажных – до 1/250, например, брус длиной в 4 м прогнется на 16-20 мм.
  • При проектировочных работах необходимо предусмотреть укладку материала со звукоизоляционными и теплозащитными свойствами.
  • Огнестойкость – важная характеристика материала. Деревянные перекрытия обладают низкой стойкостью к воздействию к открытому пламени, поэтому крайне важно обработать все элементы антипиренами.

Выбор балок для перекрытия дома

Металлические балки перекрытия

Надежностью и долговечностью обладают балки из металла. Благодаря повышенной прочности и соответственно меньшей толщине, они позволяют сэкономить пространство. Здесь могут использоваться двутавровые конструкции, швеллеры или уголки.

  • устойчивость к биологическому воздействию (не подвержены к образованию гнили, развитию грибков, непривлекательны для насекомых);
  • негорючий материал, способен выдерживать высокие температуры;
  • металлические балки могут перекрыть большую ширину – до 9 м.
  • внушительный вес, а значит, создается большая нагрузка на всю конструкцию, следовательно, и на фундамент;
  • в точках повышенной влажности подвергается коррозии;
  • перекрытия не отличаются высокими показателями по звуко- и теплоизоляции;
  • стоимость.

Для установки металлических балок применяется специальная техника, что не целесообразно при возведении малоэтажных индивидуальных строений.

Деревянные балки перекрытия

В большинстве случаях при строительстве домов из различных материалов используются балки перекрытия из бруса. Чаще их заготавливают из хвойных пород деревьев, реже встречается брус из лиственного массива.

  • натуральность;
  • незначительный вес, позволяющий обойтись без подъемной спецтехники;
  • легкость в обработке;
  • простота и удобство в монтаже;
  • доступная стоимость.
  • ограниченная ширина пролета – для межэтажных – до 5 м, для неэксплуатируемых чердачных – до 6 м;
  • повышенная огнеопасность;
  • подверженность к загниванию и заражению жуком-короедом.

Однако, обработка специальными препаратами, повышает стойкость к огню и биологическим воздействиям.

Для устройства чердачных конструкций зачастую используют бревна, которые в зависимости от диаметра отличаются высокой прочностью на изгиб.

Отдельно стоит отметить балки из клееного бруса, который благодаря своей особой структуре значительно увеличивает ограничение по ширине пролета. Такие элементы выдерживают повышенную нагрузку. Брус отличается прекрасным внешним видом, что дает возможность оставлять их открытыми, создавая акцент при создании интерьера в стиле кантри.

Сечение балок перекрытия

Пролет перекрывают балками вдоль короткой стены. Сначала укладывают конечные брусья, затем равномерно распределяют расстояние между ними. Шаг напрямую зависит от сечения используемых балок, обычно толщина поперечины должна составлять 1/25 от ее длины. Так, например, если нужен брус перекрытия длиной 4 м, то ее ширина должна составлять как минимум 160 мм.

Для междуэтажных перекрытий

Сечение балки, ммШирина пролета, мм
3 0003 5004 0004 5005 000
50х160800600450————
60х2001 250800700550450
100х100600450350————

Для чердачных перекрытий:

Сечение балки, ммШирина пролета, мм
3 0003 5004 0004 5005 000
50х1601 200900650500400
60х2001 8501 3501 050800650
100х100900700500400——

Если нет возможности приобрести брус перекрытия нужного размера, то допускается заменить его двумя досками, где суммарная толщина равна сечению бруса. Пиломатериал обязательно скрепляется между собой гвоздями или шурупами с шагом в 20 см в шахматном порядке, такая конструкция выдержит двойную нагрузку.

Диаметр бревна, ммШирина пролета, мм
3 0003 5004 0004 5005 0005 5006 0006 5007 0007 500
1701 000800600
2101 000800600
2501 000800800600
2901 000800800
3101 000800
3301000
Читать еще:  Запас прочности плиты перекрытия

Влажность пиломатериала не должна превышать 14%.

Перекрытие дома из бруса

Общие правила укладки балок перекрытия:

  • Перед началом работ все деревянные элементы конструкции обрабатываются защитными средствами. В процессе подгона материала (выпиливании, вырезки) пазы или торцы также подвергаются обработке.
  • Следует помнить, что расположение балок относительно дымоходных труб не должно быть менее 40 см.
  • Самым надежным соединением считается «ласточкин хвост». Конечно, процесс довольно трудоемкий, но надежный. Обычно брус не нуждается в дополнительной фиксации к несущим стенам посредством гвоздей или шурупов. Здесь достаточно соединения типа шип-паз, который позволяет «ходить» элементам конструкции во время усадки дома.

  • Для достижения горизонтального уровня под конец бруса подкладываются планки из досок. Использовать щепки нельзя – они быстро сгниют и конструкция перекрытия перекосится.
  • Если деревянные балки предназначаются для установки на стены из кирпича, бетонных блоков и прочих каменных материалов, то концы бруса оборачиваются в рубероид. Таким образом, защищая древесину от конденсата, а значит и от преждевременного гниения.
  • Пустоты в гнездах с наружной стороны заполняются паклей, джутовым волокном, монтажной пеной или песчано-цементным раствором.

Устройство цокольного перекрытия из бруса

  • В нижнем венце дома вырубаются пазы, под соответствующие размеры подгоняется конец бруса. Подготовленные элементы укладываются в гнезда. Ребра, образованные балками проверяются на горизонтальность при помощи уровня. Все опоры должны находиться в одной плоскости, в противном случае нагрузка на перекрытие будет распределяться неравномерно.
  • После усадки строения, проверяются все конструктивные элементы. Если имеются изменения, то их устраняют путем стесывания или подкладывания клиньев. После этого балки можно надежно фиксировать болтами, шурупами, скобами или металлическими уголками.
  • После этого полы утепляют, используя пенопласт, минеральную вату или другие теплоизоляционные материалы. Поверх них расстилается пароизоляционная мембрана и ведется подготовка к настилу чистового пола.

Устройство подвального перекрытия из бруса

  • Монтаж балок производится таким же образом, как и для цоколя. Разница заключается в толщине используемой каменной или стекловолоконной ваты. А также в дополнительном слое пароизоляции, здесь мембрана укладывается с обеих сторон перекрытия.

  • Особая роль отводится вентиляции подвального помещения, именно она предотвращает появление сырости, и как следствие неприятного запаха в жилых комнатах.

Устройство межэтажного перекрытия из бруса

  • После врезки балок в гнезда капитальных стен, низ перекрытия подшивается влагостойкой фанерой. В образованное пространство засыпаются легкие сыпучие материалы (керамзит, опилки, хорошо просушенный песок), можно уложить маты минеральной ваты или листы пенопласта.
  • Далее наполнитель накрывается пароизоляционной пленкой и застилается панелями ДВП или ДСП, на которые осуществляется настил напольных покрытий.

Устройство чердачного перекрытия из бруса

  • Крепеж балок может быть как наружным, так и внутренним. В первом случае используют различные подрубки древесины. Применяя подобные соединения необходимо помнить, что допускается подрубка не более чем на ¼ толщины бруса. Крепеж в полдерева недопустим, в точке подпила могут образоваться продольные трещины, которые значительно снижают жесткость балки.
  • При внутреннем соединении торец бруса спиливается под углом 45-60º и закладывается в пазы несущих стен. Глубина закладки должна равняться не менее чем 10 см. Выемки в деревянных стенах делаются немного больше сечения закладываемого бруса. Это дает возможность деревянным элементам не деформироваться при изменениях температур.
  • Глухая заделка в каменные стены неприемлема – в гнезде должен быть относительно свободный воздухообмен. Снизить потерю тепла через данные точки можно заделав пространство минеральной ватой, джутом или паклей. Таким образом мостики холода будут ликвидированы, но при этом не создаются препятствия для прохождения воздуха.
  • Здесь в качестве балок можно использовать клееный брус и оставить его на всеобщее обозрение. Снизить потерю тепла можно сделав фальш-пол со стороны чердачного помещения. В полученные ячейки укладывается утеплитель, который накрывается пароизоляционной пленкой.

Утепление и звукоизоляция перекрытия из бруса

  • При формировании перекрытий между этажами необходимо использовать звукоизоляционные материалы, которые способны заглушить 2 вида шума – воздушный (голоса людей, звук телевизора и т. д.) и ударный (стук падающих предметов, беготня ребятни).
  • С этими задачами справится жесткая минераловатная плита на базальтовой основе плотностью не менее 45 кг/м³. Этот материал в данном контексте выступает и в роли теплоизоляции. Мембрана в таких случаях укладывается со стороны более теплого помещения.
  • Снизить потери тепла через подвальное, цокольное или мансардное пространство, можно также посредством укладки каменной ваты, толщина которой зависит от климатических особенностей региона. Чем выше коэффициент теплопроводности используемого материала, тем больше толщина утеплителя.

  • Чердачное перекрытие обустраивается следующим образом: со стороны жилой комнаты расстилается пароизоляционная мембрана и закрепляется строительным степлером непосредственно на балки.
  • Если используется фольгированный материал, то блестящая поверхность должна смотреть вниз. В пространство между брусьями укладывается теплоизоляция, которую следует накрыть ветрозащитным материалом.
  • Схема устройства теплоизоляции для перекрытий, разделяющих цокольное пространство или подвальное помещение от жилых комнат, выглядит следующим образом: на черновой пол укладывается утеплитель, затем расстилается пароизоляционный материал и монтируется дощатый настил.

Правильно рассчитав технические характеристики балок, и соблюдая нехитрые правила, строительство отдельных элементов дома, в частности перекрытий, не создаст какие-либо трудности.

Расчеты

Расчет сечения позволит не сомневаться в прочности и жесткости конструкции. При этом определяется максимальная длина, которая допускается при каком-либо сечении. Чтобы выполнить расчёт, нужны следующие данные:

  • длина деревянной балки перекрытия (точнее, расстояние между несущими стенами);
  • расстояние между балками (их шаг);
  • нагрузка на конструкцию.

Для расчета нужно знать расстояние между балками, ширину пролета и нагрузку на конструкцию

Нагрузка складывается из двух значений: постоянного и временного. Постоянное включает в себя массу самих балок (пока предварительную), утепление, подшивка потолка, черновой и чистый пол. Временная нагрузка — это масса людей и мебели. По нормативным документам для жилых помещений она принимается равной 150 кг/м2. Для чердака можно взять меньше, но рекомендуется — такую же. Это не только обеспечит определенный запас прочности, но и даст возможность в будущем переоборудовать свой чердак в мансарду без реконструкции несущих элементов.

Балочный каркас следует рассчитывать по таким формулам:

  • Mmax = (q*l2)/8;
  • Wтреб = Мmax/130.

В этих формулах q — это нагрузка на кв. м перекрытия, которая включает в себя массу конструкций и 150 кг полезного значения. При этом указанные величины требуется умножить на расстояние между балками. Это вызвано тем, что для вычислений нужно нагружение на погонный метр, а изначально величина рассчитана на квадратный. l2 — расстояние между несущими стенами, на которые опирается прогон, взятое в квадрате.

Зная Wтреб, можно подобрать сечение перекрытие. W = b*h2/6. Зная W, можно легко составить уравнение с одной неизвестной. Здесь достаточно лишь задать одну геометрическую характеристику b (ширину сечения) или h (его высоту).

Чаще всего деревянная балка уже имеет известную ширину. Удобнее изготавливать ее из доски шириной 50 или 100 мм. Также можно рассмотреть вариант с составным сечением. Его изготавливают из нескольких досок толщиной 50 мм.

Расчетом в указанном случае находят необходимую высоту элемента. Но бывают такие случаи, что нужно вписаться в определенный пирог перекрытия, чтобы не уменьшить высоту помещений. В этом случае в качестве известной величины в уравнение добавляют высоту сечения, а находят ширину. Но чем меньше высота, тем более неэкономичным будет каркас перекрытия.

Для стягивания двух или трех досок между собой удобно использовать металлические шпильки. При этом при закручивании гаек обязательно используют более широкие шайбы. Они предотвращают вдавливание металла в более мягкое дерево. Между деревом и стальными крепежами нужно обязательно предусмотреть изоляцию. Для этого можно использовать такой материал, как ТЕХНОЭЛАСТ марки ЭПП.

Деревянные бруски перед монтажом необходимо гидроизолировать

Перед использованием деревянных элементов их обрабатывают антисептическим составом. Это нужно для предотвращения заплесневения и загнивания. Также рекомендуется выполнить обработку антипиренами, которые повысят пожарную безопасность. При опирании прогонов на стену из кирпича или бетона их концы оборачивают техноэластом, линокромом, гидроизолом или рубероидом.

Какую древесину лучше выбрать для деревянных перекрытий и как правильно уложить балки?

Применительно к нашей теме эти слова звучали бы так: ни пола, ни потолка. И действительно, ни того ни другого не было бы у помещений без перекрытий. Но главное, что этот конструктивный элемент связывает между собой ограждающие стены здания и в немалой степени отвечает за его надежность

Одна из разновидностей перекрытий — деревянные балочные (бывают еще монолитные, сборные, кессонные и др.). Их сооружают как в брусовых, бревенчатых и каркасных домах, так и в возведенных из кирпича или бетонных блоков. Для начала разберемся, какими характеристиками должны обладать перекрытия.

На первом месте, разумеется, стоит прочность, ведь помимо собственного веса перекрытия несут на себе нагрузки от предметов обстановки и находящихся в помещении людей. В соответствии с требованиями СНиП 2.01.07-85, они должны быть рассчитаны на равномерно распределенную нагрузку не менее 150 кгс/м² (при проектировании ее значение для междуэтажных перекрытий обычно несколько завышают, а для чердачных, наоборот, занижают). Если планируется установить в помещении, например, котел, бильярдный стол или рояль, то при инженерных расчетах обязательно учитывают оказываемые ими сосредоточенные нагрузки.

Читать еще:  Лаги перекрытия под крышу

Вторая важная характеристика — жесткость, то есть устойчивость к прогибу под воздействием нагрузок: не более 1/200 или 1/250 пролета для чердачных и междуэтажных перекрытий соответственно. Кроме того, конструкция должна быть стабильной и «не реагировать» на хождение людей, перестановку мебели и т. п.

Возлагаются на перекрытия и такие задачи, как защита от передачи воздушного и ударного шума из одной комнаты в другую; предотвращение утечки тепла из обогреваемого помещения в холодное (чердак, подвал) при разнице температур в них ≤10°С; а также создание препятствия для распространения в здании огня.

Плюсы и минусы деревянных перекрытий

Несомненные плюсы таких конструкций — легкость, быстрота сооружения и сравнительно невысокая стоимость. Ну а минусы типичны для древесины. Во-первых, балки чувствительны к изменениям температурно-влажностного режима, что чревато их деформацией. Во-вторых, дерево подвержено различным биопоражениям (гниль, грибок и пр.). По этой причине для изготовления балок следует использовать хорошо высушенный материал с влажностью не более 8–12%, в обязательном порядке обработанный специальными антисептическими препаратами, что позволит существенно продлить срок службы конструкций. Кроме того, действенной мерой по предотвращению преждевременной порчи древесины является поддержание в доме постоянного уровня температуры и влажности.

Нередко деревянные перекрытия проявляют нестабильность, заметно прогибаясь под нагрузками. Причиной этого, даже при использовании балок расчетной жесткости, является либо их неправильное расположение — не по ширине, а по длине проема, либо простое опирание на венец сруба вместо установки в выбранный в бревне паз

Еще один минус деревянных перекрытий заключается в их повышенной пожароопасности. Вследствие этого балки должны быть пропитаны огнезащитными составами, а по периметру проходящих сквозь перекрытия дымовых труб — устроены изоляционные короба, заполненные негорючей каменной ватой высокой плотности.

Обычная древесина или клееная?

Клееная балка

Используя для изготовления балок натуральную древесину естественной влажности (как правило, это изделия из сосны толщиной 50–80 мм и высотой 200–300 мм), необходимо учитывать следующие моменты. Первый: не прошедший принудительную сушку материал будет менять свои геометрические размеры в зависимости от внешних условий. Второй: не исключено, что он имеет скрытые пороки, что может отразиться на несущей способности конструкции. Третий: чтобы исключить боковые деформации, широкие балки придется снабжать распорками. И наконец, четвертый: перекрыть такими балками можно не более чем 6-метровый пролет, да и то с маленьким шагом.

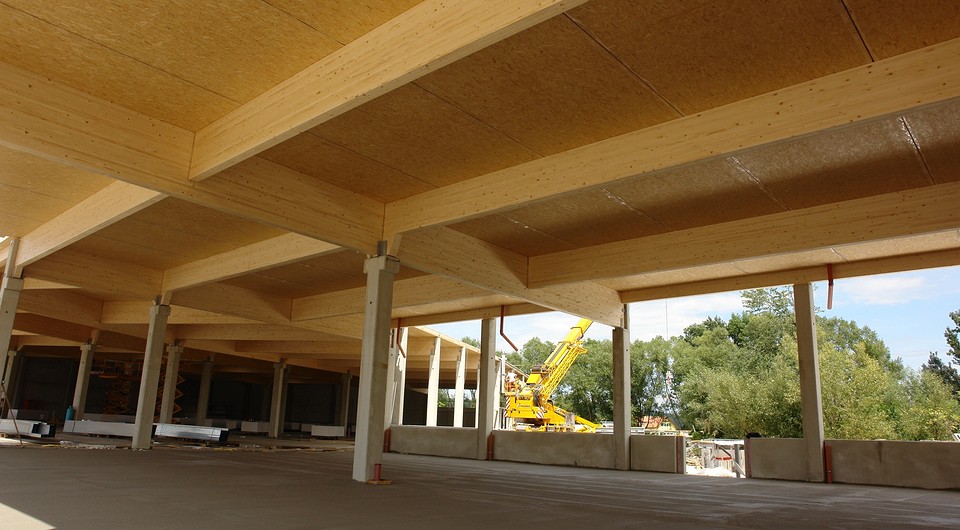

Балки из клееной древесины, сырье для которой проходит тщательную сортировку и камерную сушку, имеют стандартные размеры от 140 × 50 до 200 × 200 мм и при равном сечении являются значительно прочнее обычных. Ими можно перекрывать пролеты длиной до 12 м. Кроме того, для укладки перекрытий в помещениях сложной геометрии, где потолочная конструкция играет к тому же еще и декоративную роль, выпускаются гнутоклееные балки.

Стоит отметить, что в последнее время вместо балок из цельной и клееной древесины отечественные застройщики все чаще стали использовать балки из LVL-бруса, OSB-плит, металлодеревянные и др.

Укладка балок

Сечение, а следовательно, и шаг установки балок — это расчетные величины, зависящие от длины пролета, проектных нагрузок, а также размера плит утеплителя, который укладывают в промежутки между балками.

Если согласно проекту балки должны быть расположены параллельно длинной стене, чтобы, например, стать элементом дизайна интерьера, то их сечение определяется особо. В этом случае обычно используют изделия из клееной древесины с металлическим армированием, предусматривают опорные колонны, усиливают конструкцию поперечными балками и др.

Узел соединения балки с венцом брусового или бревенчатого дома выполняют разными способами. Один из них — укладка балки в выбранный на 70 мм паз через промежуточный изоляционный слой (чтобы в результате трения не появлялся скрип). При подрубке конца балки — например, для замка «ласточкин хвост» и т. п. — ее сечение может быть уменьшено только на четверть (СНиП II-25-80), иначе возникает риск появления в ней продольных трещин и, как следствие, снижения несущей способности.

Коробка дома, сложенного из бруса или бревна, осаживается практически равномерно по всем стенам, а следовательно, перекоса перекрытий можно не опасаться

Вариант опирания деревянной балки на кирпичную стену

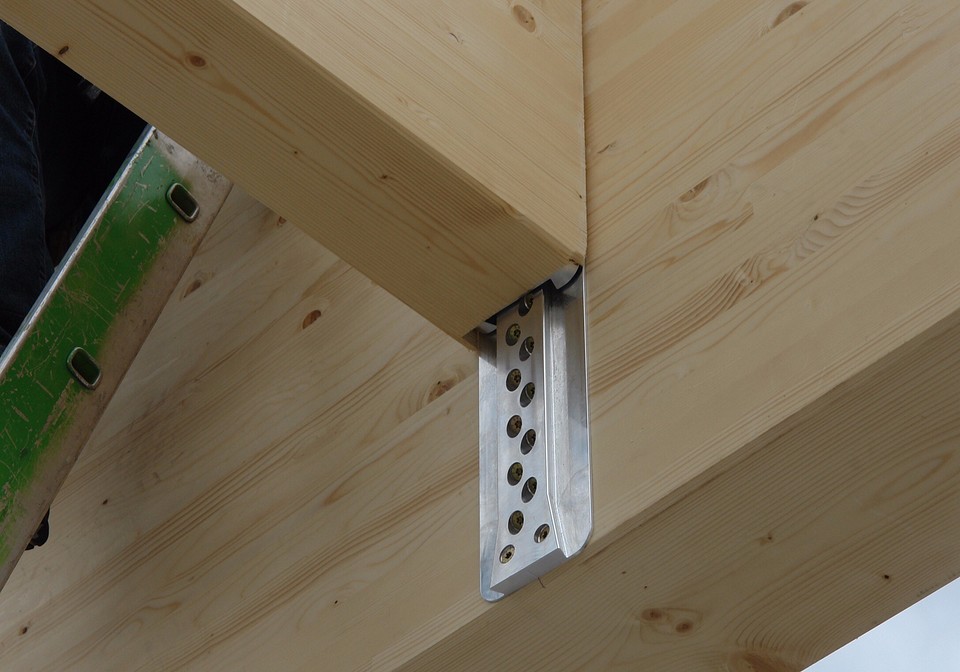

Также соединение выполняют с применением опорных элементов из оцинкованной стали — уголков, кронштейнов, Т-образных пластин и др., которые фиксируют к стене металлическими саморезами или шурупами-глухарями большого сечения, а к ним теми же саморезами крепят балку. Опоры могут быть скрытыми или оставаться на виду, если потолочная конструкция выступает в качестве интерьерной детали. При этом следует учитывать, что специалисты рекомендуют использовать такое соединение балок только с внутренними стенами, поскольку на ограждающей стене опорные элементы могут попасть в точку росы, что приведет к выпадению конденсата и появлению темных пятен на древесине.

Для устройства деревянных перекрытий в блочных и кирпичных домах в процессе кладки стен в них предусматривают специальные гнезда глубиной не менее 150 мм, куда вставляют балки. Предварительно их концы срезают под острым углом, чтобы древесина не насыщалась влагой, обрабатывают биозащитными препаратами и гидроизолируют двумя слоями рубероида или пергамина. Торец при этом должен оставаться открытым, чтобы ничто не мешало движению водяного пара. Углубление выстилают гидроизоляционным материалом, помещают внутрь утеплитель, кладут деревянную прокладку (также обработанную антисептиком) и вставляют туда балку, фиксируя ее анкерами. Обратите внимание: СНиПы запрещают глухую (закрытую) заделку деревянных конструкций в каменные стены, поэтому по краю гнезда необходимо предусмотреть воздушный зазор.

Как быть, если балка одним своим концом опирается на деревянную стену, а другим – на каменную? Ведь первая будет давать осадку, а вторая нет. Как в этом случае поведет себя перекрытие?

Чтобы не допустить его перекоса, практикуют следующее решение. Вдоль каменной стены ставят столбы (деревянные, бетонные и пр.), закрепляют на них винтовые домкраты, поверх кладут опорный брус, а на него – концы балок. Таким образом, подкручивая винты, можно выравнивать перекрытие, «подстраиваясь» под осадку деревянной стены. Сечение и шаг столбов – величины расчетные.

Что касается эстетической стороны вопроса, то столбы можно оставить на виду, вписав их в стилистику интерьера, а можно спрятать за обшивкой, только при этом нужно не забыть устроить в ней окошки для регулировки домкратов.

Конструкция перекрытия

Классическая система утепления перекрытия для холодного чердака

Самый распространенный вариант «пирога» деревянного перекрытия выглядит так. Прежде всего, между балками должен быть уложен утеплитель, решающий также задачу по звукоизоляции помещений. Как правило, это 50-миллиметровые плиты из каменного волокна, общая толщина слоя которых для междуэтажных перекрытий, согласно расчету, может достигать 150 мм.

Если балки перекрытия в декоративных целях частично выступают за плоскость потолка, то их оставшейся высоты может не хватать для укладки полноценного слоя теплоизоляции. В этом случае специалисты советуют «нарастить» балки деревянными брусками и уже в этот каркас класть утеплитель нужной толщины.

Практически непреодолимой преградой для распространения ударного и воздушного шума будет являться перекрытие, состоящее из двух не зависимых друг от друга контуров балок (они могут быть и разнонаправленными), заполненных эффективной изоляцией

Для защиты от увлажнения водяным паром утеплитель снизу покрывают пароизоляционной пленкой. Ее настилают так, чтобы она или огибала балки, или прилегала только к их нижней поверхности, формируя из нее сплошной, неразрывный слой с помощью перехлестной стыковки полотен и проклейки швов специальными лентами. Действуя по тому же принципу, сверху утеплитель защищают слоем гидроизоляции.

Со стороны нижерасположенного помещения по балкам выполняют, например, обшивку вагонкой либо сооружают каркасную подоснову для того или иного вида потолочной отделки, а сверху — делают обрешетку (или кладут лаги) для настила чернового и чистового пола.

Основные преимущества и недостатки деревянных перекрытий

В сознании граждан сложился стереотип, согласно которому панели из сборного железобетона — единственно возможное решение для любого здания. Преодолеть его не трудно.

Достаточно перечислить преимущества деревянных балочных перекрытий:

  • Минимальная стоимость (1 м3 бруса в несколько раз дешевле 1м3 пустотных панелей);
  • Нагрузка на стены в 2-3 раза меньше, чем от панелей. Это позволяет существенно снизить расход арматуры и бетона при устройстве фундамента;
  • На небольших пролетах (до 4 метров) деревянные балки можно укладывать вручную, используя простейшие приспособления (лебедку или подъемный блок). Смонтировать тяжелые плиты без мощного крана – задача нереальная;
  • Низкая трудоемкость и высокая скорость работ (по сравнению с заливкой монолитного ж/б перекрытия);
  • Экологичность (в бетоне используется гранитный гравий, радиационный фон которого может существенно превышать норму).

Как известно, достоинства не бывают без недостатков. У перекрытий из древесины их немного:

  • Повышенная деформативность. Проявляется в эффекте вибрирования при хождении и образовании трещин в местах примыкания перегородок из гипсокартона;
  • Низкая огнестойкость (без специальной пропитки);
  • Относительно небольшая длина (не превышает 6 метров). У ж/б панелей она достигает 7,2 метра.

К числу недостатков данных конструкций некоторые авторы тематических статей относят образование трещин в штукатурке потолка и плохую изоляцию ударного шума. Однако, при грамотном подходе к монтажу две эти проблемы решаются просто и надежно. Для этого ниже несущих балок укладывают ряд менее толстых брусьев, специально предназначенных для подшивки потолка (гипсокартон, ОСП, вагонка, доска).

Читать еще:  Герметизация швов плит перекрытия

Подшивочный брус также, как и основной ставится на стену, но ниже, и к нему крепится облицовка потолка. Это решение встречается не часто, хотя оно грамотное и его история насчитывает не одно столетие, кроме отсечки структурного шума второго этажа такой вариант избавляет от трещин в потолке. Они появляются в том случае, когда балка служит опорой пола второго этажа и одновременно к ней подшивается потолок первого этажа. От вибрации и ударной нагрузки в отделке появляются трещины.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

  1. Балочное — состоит из балок.
  2. Ребристое — балки, положенные ребром.
  3. Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

3 Нужны ли в конструкции балочного перекрытия лаги?

Обычно без них можно обойтись. Балки не так уж трудно выставить на одном уровне, особенно, если использовать крепление к стенам на кронштейнах. Поверх балок можно сразу настелить половые шпунтованные доски или устроить черновой настил из фанеры, ОСП, ГВЛ под укладку ламината, паркетной доски или плитки.

Но если перекрытие выполнено из брёвен или брусьев сечением, например, 150×100 мм, уложенных на выступ цоколя, лаги окажутся полезны: они облегчат выравнивание пола и стыковку листовых материалов чернового настила, увеличат надёжность всей конструкции: если одну из балок начнёт «вести», лаги отчасти компенсируют деформацию пола.

В энергоэффективных домах лаги иногда служат для увеличения толщины утеплённой конструкции. Система из балок высотой 200 мм и лаг высотой 50-100 мм позволяет уложить два или три слоя теплоизоляции с перевязкой стыков плит утеплителя, то есть без мостиков холода.

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

  • замерить пролет, который они будут перекрывать;
  • определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
  • сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
  • с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм.

При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся.

Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м.

Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации.

Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м.

Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка. Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Таблица 1

Рекомендуемое сечение балок из бруса (s x h), в зависимости от шага их укладки и перекрываемого пролета, при общей расчетной нагрузке 350-400 кг/м 2 (междуэтажные перекрытия), мм:

ШагПролет2,03,04,05,06,0
0,675х10075х200100х200150х200150х225
1,075х150100х175125х200150х225175х250

Таблица 2

Рекомендуемое сечение балок перекрытия из досок и бруса при шаге 1 м, перекрываемом пролете 3-6,0 м и общей нагрузке от 150 до 300 кг/м 2 (чердачное или междуэтажное перекрытие), мм:

Нагрузка, кг/м 2 \ Пролет, м3,04,05,06,0
15050х14060х18080х200100х220
20050х16070х180100х200140х220
25060х16070х200120х200160х220
30070х16080х200120х220200х220

Таблица 3

Рекомендуемый минимальный диаметр деревянных балок перекрытия из бревен (круглого сечения) при шаге 0,6-1 м, пролете 2-6 м и нагрузке 400 кг/м 2 , мм:

Шаг,м/Пролет23456
0,6110140170200230
1,0130170210240270

Таблица 4

Рекомендуемый шаг балок из досок сечением 50х160-200 мм для пролета 3-6 м

Подбирая сечение таким упрощенным способом, лучше подстраховаться и выбрать его с запасом или округлять значения в большую сторону.

Расчет деревянных балок междуэтажного перекрытия видео:

Заключение

Во многих случаях межэтажные конструкции из бруса могут быть единственно возможным решением, особенно при строительстве каркасных и бревенчатых домов. Так же они всегда используются при возведении строений из пено и газобетона, поскольку несущие характеристики этого строительного материала не предусматривают перекрытий из более тяжёлых конструкций, к примеру, таких как железобетон.

Кроме того, деревянные перекрытия имеют достаточно долгий срок службы, который может быть долее 50 лет, а в случае необходимости его сравнительно легко можно отремонтировать. Для этого достаточно разобрать небольшой участок пола, извлечь повреждённые элементы и заменить их на новые. Такой ремонт может занять всего несколько часов и не доставит больших неудобств жильцам дома.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
