Как рассчитать несущую способность перекрытия?

Несущая способность плит перекрытия

Железобетонные плиты перекрытий представляют собой унифицированные строительные элементы, которые широко используются при сооружении зданий и сооружений промышленного, гражданского, специального и прочего назначения. В большинстве случаев изделия находят применение для возведения перекрытий между этажами, представляя собой железобетонные панели. Плиты перекрытия выполняют одну из ключевых функций здания, являясь связующим элементом сооружения, который обеспечивает целостность, прочность и устойчивость здания. Спрос на железобетонные панели с каждым годом продолжает расти, демонстрируя устойчивую тенденцию использования элементов перекрытия в современном строительстве. При этом долговечность строения и его надежность во многом зависят от правильности расчета и выбора железобетонных изделий, использующихся в виде перекрытий. Одной из основных характеристик панелей является несущая способность изделия, которая определяет величину допустимой нагрузки, воздействующую на изделие в рабочем номинальном режиме. Ошибки в расчетах могут повлечь за собой снижение прочности перекрытий, быстрый износ, сокращение периода службы изделий, а также полное разрушение зданий и гибель людей.

Виды пустотных панелей перекрытия

Панели с продольными полостями применяют при сооружении перекрытий в жилых зданиях, а также строениях промышленного назначения.

Железобетонные панели отличаются по следующим признакам:

  • размерам пустот;
  • форме полостей;
  • наружным габаритам.

В зависимости от размера поперечного сечения пустот железобетонная продукция классифицируется следующим образом:

  • изделия с каналами цилиндрической формы диаметром 15,9 см. Панели маркируются обозначением 1ПК, 1 ПКТ, 1 ПКК, 4ПК, ПБ;
  • продукция с кругами полостями диаметром 14 см, произведенная из тяжелых марок бетонной смеси, обозначается 2ПК, 2ПКТ, 2ПКК;
  • пустотелые панели с каналами диаметром 12,7 см. Они маркируются обозначением 3ПК, 3ПКТ и 3ПКК;
  • круглопустотные панели с уменьшенным до 11,4 см диаметром полости. Применяются для малоэтажного строительства и обозначаются 7ПК.

Виды плит и конструкция перекрытия

Панели для межэтажных оснований отличаются формой продольных отверстий, которая может быть выполнены в виде различных фигур:

  • круга;
  • эллипса;
  • восьмигранника.

По согласованию с заказчиком стандарт допускает выпуск продукции с отверстиями, форма которых отличается от указанных. Каналы могут иметь вытянутую или грушеобразную форму.

Круглопустотная продукция отличается также габаритами:

  • длиной, которая составляет 2,4–12 м;
  • шириной, находящейся в интервале 1м3,6 м;
  • толщиной, составляющей 16–30 см.

По требованию потребителя предприятие-изготовитель может выпускать нестандартную продукцию, отличающуюся размерами.

Основные характеристики пустотных панелей перекрытий

Плиты с полостями пользуются популярностью в строительной отрасли благодаря своим эксплуатационным характеристикам.

Расчет на продавливание плиты межэтажного перекрытия

Главные моменты:

  • расширенный типоразмерный ряд продукции. Габариты могут подбираться для каждого объекта индивидуально, в зависимости от расстояния между стенами;
  • уменьшенная масса облегченной продукции (от 0,8 до 8,6 т). Масса варьируется в зависимости от плотности бетона и размеров;
  • допустимая нагрузка на плиту перекрытия, равная 3–12,5 кПа. Это главный эксплуатационный параметр, определяющий несущую способность изделий;
  • марка бетонного раствора, который применялся для заливки панелей. Для изготовления подойдут бетонные составы с маркировкой от М200 до М400;
  • стандартный интервал между продольными осями полостей, составляющий 13,9-23,3 см. Расстояние определяется типоразмером и толщиной продукции;
  • марка и тип применяемой арматуры. В зависимости от типоразмера изделия, используются стальные прутки в напряженном или ненапряженном состоянии.

Подбирая изделия, нужно учитывать их вес, который должен соответствовать прочностным характеристикам фундамента.

Типы межэтажных перекрытий

По назначению перекрытия делятся на:

  • межэтажные;
  • чердачные;
  • подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м 2 .

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами. Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним. Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Варианты перекрытий: 1 — дощатый щит; 2 — пароизоляция; 3 — теплоизоляция; 4 — разреженный настил; 5 — доски; 6 — напольное покрытие

Конструкция перекрытий также может быть различной:

  • с открытыми и скрытыми балками;
  • с различными типами несущих балок;
  • с разными материалами заполнения и обшивки перекрытия.

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

а — со щитовым накатом; б — с подшивкой из досок; 1 — дощатый пол; 2 — полиэтиленовая пленка; 3 — утеплитель; 4 — пароизоляция; 5 — деревянные балки; 6 — черепные бруски; 7 — щитовой накат; 8 — отделка; 9 — подшивка из досок

Инструкция к калькулятору

Наш сервис предоставляет на выбор два вида расчета однопролетных балок перекрытия. В первом случае, вам предлагается рассчитать сечение балки при известном шаге между ними, во втором случае, вы можете узнать рекомендуемое значение шага между балками при выбранных характеристиках сечения. Разберем работу калькулятора на примере, когда ваша задача заключается в нахождении сечения балки.

Для расчета вам понадобится знать ряд обязательных начальных параметров. В первую очередь это характеристики самой балки:

  • ширина сечения (толщина), мм;
  • длина пролета балки (на изображении BLN), м;
  • вид древесины (сосна, ель, лиственница…);
  • класс древесины (1/К26, 2/К24, 3/К16);
  • пропитка (есть, нет).

В случае, если вы не знаете толщину предполагаемой балки, в первом блоке следует выбрать пункт «Известно соотношение высоты сечения балки к её ширине — h/b» и указать значение 1,4. Эта наиболее оптимальная величина, которая получена эмпирическим методом и указывается во многих справочниках.

Затем нужно указать условия, в которых будет эксплуатироваться перекрытие:

  • температурный режим ( 50 °C);
  • влажностный режим;
  • присутствуют постоянные повышенные нагрузки или нет.

После этого, сконфигурируйте конструкцию и заполните поля калькулятора:

  • длина стены дома по внутренней стороне, м;
  • шаг между балками, см;
  • полная длина балки (на изображении BFL), м;
  • нагрузка на балку, кг/м 2 ;
  • предельный прогиб в долях пролета.

При необходимости впишите стоимость одного кубометра древесины, для того чтобы узнать общую стоимость всех пиломатериалов.

Также, обратим внимание, что обычно шаг балки не делают меньше 0,3 м, так как это нецелесообразно с экономической точки зрения и больше 1,2 м, так как возможен прогиб чернового пола со всеми вытекающими последствиями.

Когда вы нажмете кнопку «Рассчитать», сервис произведет расчет балки онлайн и выведет на экране рекомендуемые значения сечения подобранной балки.

Читать еще:  Какая арматура используется в плитах перекрытия?

Кроме того, в блоке «Результаты расчета» вы сможете узнать:

  • параметры балки при расчете на прочность;
  • параметры балки при расчете на прогиб;
  • максимальный прогиб балки, см.

Квалифицированный расчет перекрытия по деревянным балкам — залог долговечности сооружения и безопасность для вашей семьи.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

    по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор; они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы; с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают; цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.
    К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

    монолитное балочное перекрытие; безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия. имеющие несъемную опалубку; по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.


Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

    чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра; расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Шаг 5. Подбираем сечение арматуры

Разрушение в плитах перекрытия происходит тогда, когда арматура достигает своего предела прочности при растяжении или текучести. Т.е. почти все зависит от нее. Второй момент, если прочность бетона уменьшается в 2 раза, тогда и несущая способность армирования плиты уменьшается с 90 на 82%. Поэтому доверимся формулам:

Происходит армирование при помощи обвязки арматуры из сварной сетки. Ваша главная задача – рассчитать процент армирования поперечного профиля продольными стержнями арматуры.

Как вы наверняка не раз замечали, самые распространенные ее виды сечения – это геометрические фигуры: форма круга, прямоугольника, трапеции. А расчет самой площади сечения происходит по двум противоположным углам, т.е. по диагонали. Кроме того, учитывайте, что определенную прочность плите перекрытия придает также дополнительное армирование:

Если рассчитывать арматуру по контуру, тогда вы должны выбрать определенную площадь и просчитывать ее последовательно. Далее, на самом объекте проще рассчитывать сечение, если взять ограниченной замкнутой объект, как прямоугольник, круг или эллипс и производить расчет в два этапа: с использованием формирования внешнего и внутреннего контура.

Например, если вы рассчитываете армирование прямоугольного монолитного перекрытия в форме прямоугольника, тогда нужно отметить первую точку в вершине одного из углов, затем отметить вторую и произвести расчет всей площади.

Согласно СНиПам 2.03.01-84 «Бетонные и железобетонные конструкции» сопротивление растягивающим усилиям в отношении арматуры А400 составляет Rs=3600 кгс/см², или 355 МПа, а вот для бетона класса B20 значение Rb=117кгс/см² или 11.5 МПа:

Согласно нашим вычислениям, для армирования 1 погонного метра понадобится 5 стержней с сечением 14 мм и с ячейкой 200 мм. Тогда площадь сечения арматуры будет равняться 7.69 см². Чтобы обеспечить надежность по поводу прогиба, высоту плиты завышают до 130-140 мм, тогда сечение арматуры составляет 4-5 стержней по 16 мм.

Итак, зная такие параметры, как необходимая марка бетона, тип и сечение арматуры, которые нужны для плиты перекрытия, вы можете быть уверены в ее надежности и качестве.

Для того, чтобы определить какое количество деревянных балок и каких размеров потребуется для устройства перекрытия необходимо:

  • замерить пролет, который они будут перекрывать;
  • определиться со способами их закрепления на стенах (на какую глубину они будут заходить в стены);
  • сделать расчет нагрузки, которая будет на них действовать при эксплуатации;
  • с помощью таблиц или программы-калькулятора подобрать подходящие шаг и сечение.

Теперь рассмотрим, как это можно сделать.

Длина деревянных балок перекрытия

Необходимая длина балок перекрытия определяется размерами того пролета, который они будут перекрывать и запасом необходимым для заделывания их в стены. Длину пролета несложно замерить с помощью рулетки, а глубина заделывания в стены, во многом, зависит от их материала.

В домах со стенами из кирпича или блоков балки обычно заделываются в «гнезда» на глубину не менее 100 мм (доска) или 150 мм (брус). В деревянных домах их, как правило, укладываютс в специальные зарубки на глубину не меньше чем 70 мм.

При использовании специального металлического крепления (хомутов, уголков, кронштейнов) длина балок будет равна пролету — расстоянию между противоположными стенами, на которых они крепятся.

Иногда, при монтаже стропильных ног крыши непосредственно на деревянные балки, их выпускают наружу, за пределы стен на 30-50 см, формируя, таким образом, свес крыши.

Оптимальный пролет, которые могут перекрывать деревянные балки 2,5-4 м.

Максимальная длина балки из обрезной доски или бруса, то есть пролет, который она может перекрывать — 6 м. При большей длине пролета (6-12 м) необходимо использовать современные деревянные балки из клееного бруса или двутавровые, а также можно опирать их на промежуточные опоры (стены, колонны). Кроме этого для перекрытия пролетов, длиной более 6 м, вместо балок можно использовать деревянные фермы.

Определение нагрузки, действующей на перекрытие

Нагрузка, действующая на перекрытие по деревянным балкам состоит из нагрузки от собственного веса элементов перекрытия (балок, межбалочного заполнения, зашивки) и постоянной или временной эксплуатационной нагрузки (мебели, различных бытовых устройств, материалов, вес людей). Она, как правило, зависит от вида перекрытия и условий его эксплуатации.

Точный расчет таких нагрузок довольно громоздкий и выполняется специалистами при проектировании перекрытия, но при желании выполнить его самостоятельно, можно использовать упрощенный его вариант, приведенный ниже.

Читать еще:  Плита перекрытия с ребрами жесткости

Для чердачного деревянного перекрытия, которое не используется для складирования вещей или материалов, с легкими утеплителем (минеральная вата или др.) и подшивкой постоянная нагрузка (от собственного веса — Рсобств.) обычно принимается в пределах 50 кг/м2.

Эксплуатационная нагрузка (Рэкспл.)для такого перекрытия (согласно СНиП 2.01.07-85) составит:

70х1,3 = 90 кг/м 2 , где 70 – нормативное значение нагрузки для такого вида чердака, кг/м2, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, которая будет действовать на данное чердачное перекрытие составит:

Робщ.=Рсобств.+Рэкспл. = 50+90=130 кгм 2 . Округляя в большую сторону принимаем 150 кг/м 2 .

В случае, если в конструкции чердачного помещения будет использоваться более тяжелый утеплитель, материал для межбалочного заполнения или подшивка, а также если предполагается его использовать для хранения вещей или материалов, то есть оно будет интенсивно эксплуатироваться, то нормативное значение нагрузки следует увеличить до 150 кг/м2. В этом случае, общая нагрузка на перекрытие составит:

50+150х1,3 = 245 кг/м 2 , округляем до 250 кг/м 2 .

При использовании чердачного пространства для устройства мансарды, необходимо учесть вес полов, перегородок, мебели. В этом случае общую расчетную нагрузку необходимо увеличить до 300-350 кг/м 2 .

В связи с тем, что междуэтажное деревянное перекрытие, как правило, включает в свою конструкцию полы, а временная эксплуатационная нагрузка включает в себя вес большого количества предметов быта и максимальное присутствие людей, то оно должно быть рассчитано на общую нагрузку 350 — 400 кг/м 2 .

Сечение и шаг балок деревянного перекрытия

Зная необходимую длину балок деревянного перекрытия (L) и определив общую расчетную нагрузку можно определить необходимое их сечение (или диаметр) и шаг укладки, которые связаны между собой. Считается, что лучшим является прямоугольное сечение балки деревянного перекрытия, с соотношением высоты (h) и ширины (s) как 1,4:1. Ширина балок, при этом, может быть в пределах 40-200 мм, а высота 100-300 мм. Высоту балок часто выбирают такой, чтобы она соответствовала необходимой толщине утеплителя. При использовании в качестве балок бревен их диаметр может быть в пределах 11-30 см.

В зависимости от вида и сечения используемого материала, шаг балок деревянного перекрытия может быть от 30 см до 1,2 м, но чаще всего он выбирается в пределах 0,6-1,0 м.

Иногда его выбирают таким, чтобы он соответствовал размеру плит утеплителя, укладываемых в межбалочное пространство, или листов подшивки потолка. Кроме этого, в каркасных зданиях, желательно, чтобы шаг укладки балок соответствовал шагу стоек каркаса — в этом случае будет обеспечена наибольшая жесткость и надежность конструкции.

Сделать расчет или проверку уже выбранных размеров деревянных балок перекрытия можно по справочным таблицам (некоторые приведены ниже) или используя онлайн калькулятор «расчет деревянных балок перекрытия», который легко найти в интернете, «забив» соответствующий запрос в поисковике. При этом необходимо учесть, что относительный их прогиб для чердачных перекрытий не должен быть более 1/250, а для междуэтажных – 1/350.

Таблица 1

Рекомендуемое сечение балок из бруса (s x h), в зависимости от шага их укладки и перекрываемого пролета, при общей расчетной нагрузке 350-400 кг/м 2 (междуэтажные перекрытия), мм:

ШагПролет2,03,04,05,06,0
0,675х10075х200100х200150х200150х225
1,075х150100х175125х200150х225175х250

Таблица 2

Рекомендуемое сечение балок перекрытия из досок и бруса при шаге 1 м, перекрываемом пролете 3-6,0 м и общей нагрузке от 150 до 300 кг/м 2 (чердачное или междуэтажное перекрытие), мм:

Нагрузка, кг/м 2 \ Пролет, м3,04,05,06,0
15050х14060х18080х200100х220
20050х16070х180100х200140х220
25060х16070х200120х200160х220
30070х16080х200120х220200х220

Таблица 3

Рекомендуемый минимальный диаметр деревянных балок перекрытия из бревен (круглого сечения) при шаге 0,6-1 м, пролете 2-6 м и нагрузке 400 кг/м 2 , мм:

Шаг,м/Пролет23456
0,6110140170200230
1,0130170210240270

Таблица 4

Рекомендуемый шаг балок из досок сечением 50х160-200 мм для пролета 3-6 м

Подбирая сечение таким упрощенным способом, лучше подстраховаться и выбрать его с запасом или округлять значения в большую сторону.

Расчет деревянных балок междуэтажного перекрытия видео:

Характеристики перекрытий

Схема формулы определения несущей способность.

Для пустотных ЖБИ конструкций характерны следующие качества:

  • прочность;
  • жесткость и отсутствие возможности прогибаться, в противном случае изделие потрескается и разломается;
  • огнеустойчивость – пожар не должен повредить перекрытие;
  • минимальный вес при сохранении всех; характеристик;
  • теплозащита;
  • звукоизоляция;
  • водоизоляция;
  • газоизоляция.

Любые перекрытия должны обладать должной несущей способностью, за счет которой они могут выдерживать допустимые нагрузки. К примеру, для пустотных изделий характерна различная форма пустот, ширина и длина. Различают также плиты круглых пустот и вытянутые вверх. Армирование таких конструкций осуществляется в нижней их части, между пустотами и от нее зависят прочностные свойства изделия. Реже армирование осуществляется в верхней части пустотных плит с помощью металлической сетки. Таким образом увеличивается прочность верхней ее поверхности. Рассчитывать нагрузку перекрытия необходимо при проектировании. Этот показатель зависит от геометрических параметров изделия и колеблется в пределах 800-1450 кгс/кв.м.

Если плиты смонтированы так, что они не опираются на две стороны, тогда арматура не сможет выполнять своих функций. Что касается несущей способности перекрытий, то в данном случае этот показатель будет незначительным. Нельзя опирать плиты и по третьей стороне, так как нарушается их работа и снижаются прочностные свойства.

Виды и особенности пустотных плит

Многопустотные ЖБИ для горизонтальных ограждающих и несущих конструкций по технологии производства бывают такого типа:

  • ПК – характеризуется применением опалубочного метода формования, при котором заливка бетона осуществляется в специальные формы, имеющие стандартные размеры.
  • ПБ – применяется методика непрерывного безопалубочного формования, при котором получается плита-полуфабрикат большой длины, разрезаемая на элементы заданных габаритов после того, как бетон наберет необходимую прочность.

По толщине ЖБИ подразделяются на такие разновидности:

  • Стандартные — ПК и ПБ с толщиной 220 мм.
  • Облегченные ПНО (производство осуществляется по опалубочной технологии), 1,6ПБ и 3,1ПБ (производятся по современному безопалубочному методу) с толщиной 160 мм.

Друг от друга плиты ПК и ПБ отличаются такими аспектами:

  • Внутреннее армирование – благодаря конструкции армирующего каркаса в изготовленных безопалубочным методом изделиях оказывает возможным резание их под углом от 0 до 180°. Однако лучше всего, если данная процедура будет осуществляться в заводских условиях. Противопоказано разрезание ПК, так как это может стать причиной нарушения несущей способности плиты.
  • Конфигурация продольных технологических отверстий – выполненные по опалубочной технологии изделия характеризуются большими и круглыми пустотами, что делает возможным прокладку инженерных коммуникаций внутри них (например, канализационных стояков).
  • Качество поверхности – благодаря новой технологии изготовления плиты ПБ обладают идеальной геометрией и более качественной поверхностью без сколов и наплывов. Кроме того, можно позволяет сэкономить на последующих отделочных работах.
Читать еще:  Связка плит перекрытия между собой арматурой

Обследование и определение несущей способности плиты перекрытия

Содержание

  1. Введение
  2. Результаты исследований
  3. Результаты исследования покрытия над подвалом в осях 2С-4С
  4. Выводы
  5. Заключение

Введение

Основание для проведения обследования.

Время проведения обследования.

Работы по инженерно-техническому обследованию произведены в марте 2019г.

Монолитное железобетонное перекрытие жилого здания.

Элементы, подлежащие обследованию.

Согласно техническому заданию, выполнялось визуальное и детальное (инструментальное) обследование. Объектами технического обследования являлись:

Целями обследования являются:

Выполненный комплекс работ.

По результатам обследования составлено заключение о техническом состоянии несущих конструкций покрытия здания, включающее в себя:

  • техническую характеристику объекта обследования;
  • результаты обследования;
  • выводы по результатам обследования;
  • материалы фотофиксации;
  • поверочные расчеты;
  • графические материалы;

Инструментальное обеспечение обследования, методика проведения испытаний.

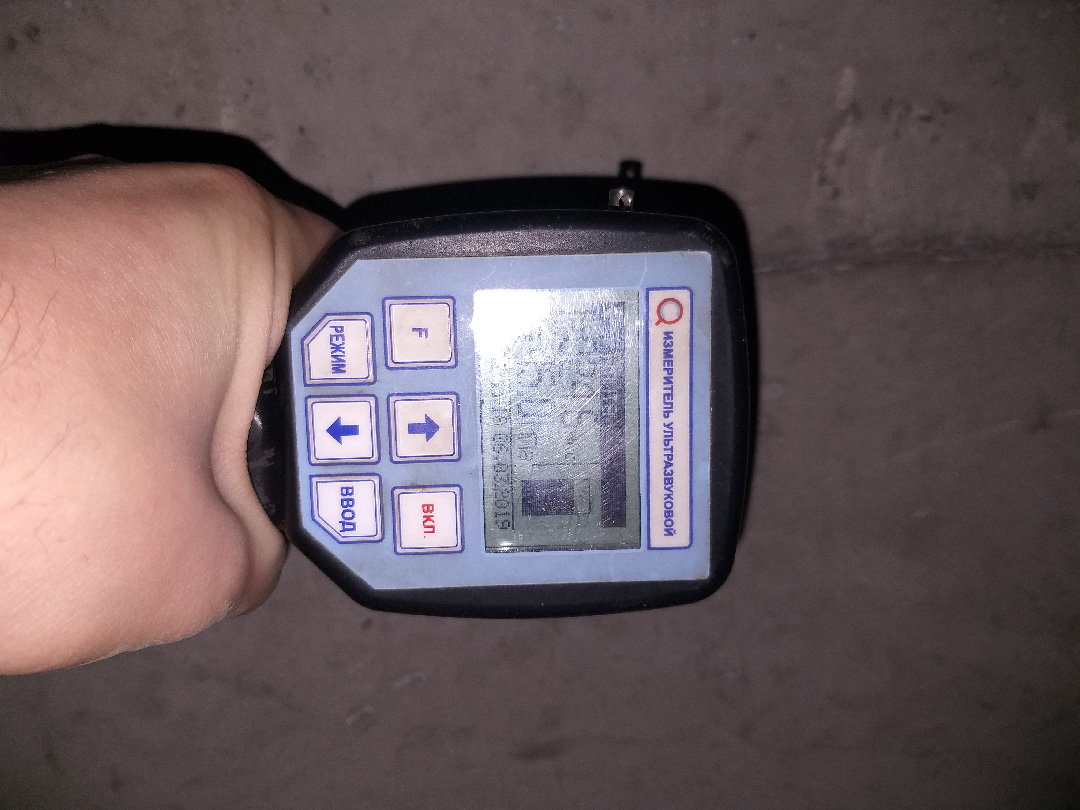

Съемка геометрических параметров и прочностных характеристик конструкций выполнена приборами:

Использованная при обследовании проектная, исполнительная, эксплуатационная и другая документация.

Проектная документация для проведения обследования не предоставлена.

Все работы выполнены в соответствии с ГОСТ Р 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» и СП 13-102-2003 «Правила обследования несущих строительных конструкций зданий и сооружений».

Классификация технического состояния конструкций приведена в соответствии с ГОСТ Р 31937-2011 , для оценки технического состояния предусмотрено четыре категории, характеризующие состояние конструкций здания:

Нормативное техническое состояние: Категория технического состояния, при котором количественные и качественные значения параметров всех критериев оценки технического состояния строительных конструкций зданий и сооружений, включая состояние грунтов основания, соответствуют установленным в проектной документации значениям, с учетом пределов их изменения.

Работоспособное техническое состояние: Категория технического состояния, при которой некоторые из числа оцениваемых контролируемых параметров не отвечают требованиям проекта или норм, но имеющиеся нарушения требований в конкретных условиях эксплуатации не приводят к нарушению работоспособности, и необходимая несущая способность конструкций и грунтов основания, с учетом влияния имеющихся дефектов и повреждений, обеспечивается.

Ограниченно-работоспособное техническое состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, при которой имеются крены, дефекты и повреждения, приведшие к снижению несущей способности, но отсутствует опасность внезапного разрушения, потери устойчивости или опрокидывания, и функционирование конструкций и эксплуатация здания или сооружения возможны либо при контроле (мониторинге) технического состояния, либо при проведении необходимых мероприятий по восстановлению или усилению конструкций и (или) грунтов основания и последующем мониторинге технического состояния (при необходимости).

Аварийное состояние: Категория технического состояния строительной конструкции или здания и сооружения в целом, включая состояние грунтов основания, характеризующаяся повреждениями и деформациями, свидетельствующими об исчерпании несущей способности и опасности обрушения и (или) характеризующаяся кренами, которые могут вызвать потерю устойчивости объекта.

Результаты исследований

Результаты исследования покрытия над подвалом в осях 2С-4С

1. Конструкция перекрытия.

В габаритах обследования (в осях 2С-4С) перекрытие монолитное железобетонное, выполнено по двухпролетной конструктивной схеме, с защемлёнными узлами соединения с продольными и поперечными стенами. Плита опирается на стены, образуя ячейки с длиной плиты вдоль внутренних стен 7,490-7,547м и вдоль наружных стен 3,332-3,334м. Толщина плиты 230мм.

По результатам проведённых инструментальных исследований установлено, что рабочее армирование плиты выполнено из продольных стержней диаметром 10мм, уложенных перпендикулярно, в двух направлениях, образуя сетку с ячейкой 200х200мм, по нижнему контуру армирования плиты. Величина защитного слоя бетона 30мм. В опорных узлах над основной арматурой уложены дополнительные стержни диаметром 10мм.

2. Описание материалов: класс бетона, вид кирпича, вид и форма камня, вид раствора, вид крупного заполнителя в бетоне и т.д.

Бетон – тяжёлый на гранитном щебне.

Прочность бетона соответствует классу В22,5.

3. Техническое состояние и дефекты, выявленные при обследовании.

Техническое состояние плит перекрытия соответствует работоспособному состоянию.

Выводы

В результате проведённого детального визуально – инструментального обследования технического состояния плит перекрытия над подвалом, жилого здания, расположенного по адресу: . можно сделать следующие выводы:

  1. Существующее перекрытие монолитное железобетонное, толщиной 230мм. Плита опирается на внутренние поперечные и наружные стены с защемленными соединением со стенами в опорных узлах. По результатам проведенных инструментальных исследований установлено, что рабочее армирование плиты выполнено из продольных стержней диаметром 10мм, уложенных перпендикулярно в двух направлениях, образуя сетку с ячейкой 200х200мм, по нижнему контуру армирования плиты. Величина защитного слоя бетона 30мм. В опорных узлах над основной арматурой уложены дополнительные стержни диаметром 10мм. Прочность бетона соответствует классу В22,5.
  2. Техническое состояние плит покрытия соответствует работоспособному состоянию. Критических дефектов не зафиксировано.
  3. По результатам поверочного расчета установлено, что нагрузка, при которой будет происходить трещинообразование в плите, будет равна 2,498т/м2, что выше расчетной эксплуатационной нагрузки 1,451т/м2 на 1,047т/м2. Расчетная временная нагрузка на плиту принята в расчете, в соответствии с СП 20.13330.2011, — 0,6т/м2.

Максимально допустимая нагрузка, с учётом коэффициента запаса прочности, будет равна 2,498/1,5 = 1,665-0,7759 = 0,89т/м2.

Узел сопряжения плиты с наружной стеной

Заключение

1. На основании проведённого обследования можно сделать вывод о работоспособном техническом состоянии плиты покрытия.

2. Несущая способность железобетонной плиты достаточна для устройства в помещении №1 архива и в помещении №2 операционной кассы.

Определение прочности бетона плиты

Особенности расчета несущей способности конструкций перекрытия

В ходе подготовки проекта здания, особенно в части устройства пола и кровли, должны приниматься во внимание все факторы, сказывающиеся на нагрузке. Это требуется даже в том случае, когда используется монолитное перекрытие, наиболее прочное и долговечное. Проектные вычисления – обязательная стадия, проводимая согласно действующим стандартам и нормам. Нормативные значения различаются для квартир, лестниц, балконов, чердаков, техэтажей, террас, кровли.

Оценить несущую способность нужно в следующих ситуациях:

  1. • Увеличение веса (например, при создании надстроек).
  2. • Деформирование сооружения.
  3. • Износ стройматериалов.
  4. • Масштабная перепланировка или реконструкция.

Первые действия специалистов – анализ схемы строения, в комплексе и по отдельным частям, а также подбор крепежа. После этого оцениваются технические параметры: сечение, опоры, пролеты, степень нагрузки, величина прогиба (расчетного, относительного). По итогам всех проведенных операций подготавливается отчет.

При корректной методологии объект будут соответствовать всем нормам, повысится безопасность процесса строительства, удастся выявить все возможные риски появления дефектов. Как результат – постройка будет прочной и устойчивой, рассчитанной на десятилетия эксплуатации.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
